Hvordan velge riktig drivstoffinjektorlinje for bilapplikasjoner?
Å velge riktig drivstoffinjektorlinje for biler kommer ned til fire faktorer
Høyre drivstoffinjektorlinje for biler er den som matcher driftstrykket til drivstofftilførselssystemet, bruker et materiale som passer til drivstofftypen og miljøet under panseret, kobles til gjennom en tilpasningsstil som passer til injektoren og skinnen, og er dimensjonert riktig for diameter, veggtykkelse og rutelengde. Å få en av disse variablene feil har en tendens til å forkorte levetiden og kan føre til ujevn drivstofftilførsel ved injektorspissen over tid.
På en bensin flerportsmotor er en drivstoffledning vurdert for lavt til moderat trykk med et korrosjonsbestandig belegg vanligvis tilstrekkelig for injektormatningssegmentet. På en bensin direkteinnsprøytning eller diesel common rail-motor, må injektorlinjen mellom skinnen eller pumpen og hver injektor tåle trykk som sitter en størrelsesorden høyere, noe som krever kaldbearbeidede stålrør i stedet for en standard slangeenhet. Avsnittene nedenfor går gjennom hver utvalgsfaktor mer detaljert, sammen med referansediagrammer som viser hvordan disse variablene sammenlignes på tvers av vanlige motorplattformer.

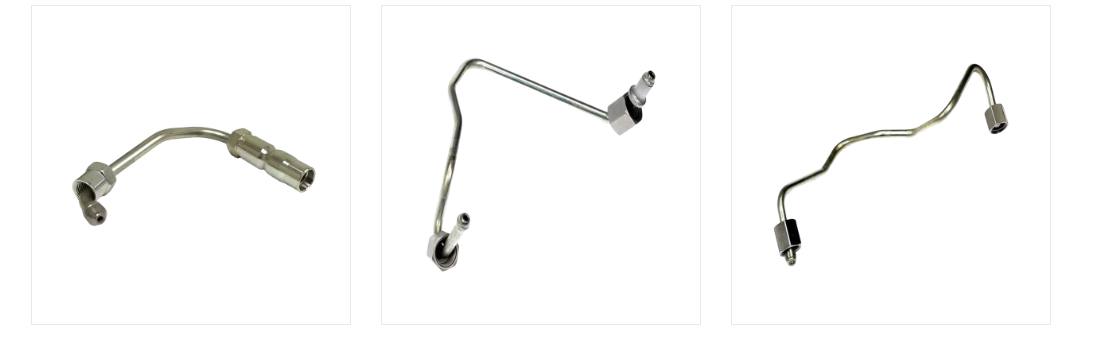

Hva en Drivstoffinjektorlinje Gjør det faktisk i drivstoffsystemet
En drivstoffinjektorlinje er den delen av røret som fører trykksatt drivstoff fra pumpen eller common rail til injektordysen ved hver sylinder. Innenfor den bredere gassledningen i bilnettverket, sitter den helt i enden av leveringsbanen, etter tankledningen, filterledningen og tilførselsledningen, og like før punktet der drivstoffet måles og forstøves inn i inntaksporten eller forbrenningskammeret. Fordi den opererer nærmest injektoren, opplever dette segmentet de skarpeste trykkpulsene i hele drivstoffkretsen.
Autodrivstoffledninger er ofte gruppert sammen i daglige samtaler, men selve injektorlinjen er en distinkt komponent fra tanken til pumpeledningen eller returledningen. Den må tolerere rask trykkpulsering som skapes hver gang en injektor åpner og lukker, i noen tilfeller hundrevis av ganger per sekund over motorens turtallsintervall, samtidig som den holder seg tett nok til å forhindre selv mindre siver ved tilkoblingspunktene.
Hvorfor injektorlinjesegmentet får ekstra teknisk oppmerksomhet
I motsetning til en lengde med drivstoffslanger for generell bruk, trenger en injektorlinje vanligvis en stiv eller halvstiv veggkonstruksjon slik at den holder formen mot injektorkroppen under vibrasjon. I mange delekataloger er en drivstoffledning av denne typen oppført under drivstoffleveringsmaskinvare sammen med dens matchende beslag, klemmer og monteringsklips, siden alle disse delene jobber sammen for å holde forbindelsen forseglet gjennom gjentatt trykksykling.
Vanlige materialer som brukes i drivstoffinjektorlinjer og hvordan de sammenlignes
Fire materialfamilier dekker det meste av markedet for drivstoffinjektorer for biler: rustfritt stål, kaldbearbeidet stållegering, nylon og kompositt- eller forsterket polymerrør. Hver av dem balanserer trykktoleranse, korrosjonsmotstand og fleksibilitet forskjellig, og det er grunnen til at motordesignere sjelden bruker det samme materialet for lavtrykkstilførselssiden og høytrykksinjektorsiden av samme system.
Øyeblikksbilde av materiale for valg av drivstoffinjektorlinje
| Materiale | Typisk trykkklasse | Korrosjonsmotstand | Fleksibilitet | Vanlig applikasjon |
|---|---|---|---|---|
| Rustfritt stål | Høytrykks common rail-segment | Høy | Lavt | Diesel og GDI injektor feed linjer |
| Stållegering, kaldbearbeidet | Høytrykks common rail-segment | Moderat til høy | Lavt | Diesel common rail injektorrør |
| Nylon | Lavt to moderate pressure | Høy | Høy | Tilførsels-, retur- og dampledninger |
| Kompositt, forsterket | Moderat trykk | Moderat til høy | Moderat | Midttrykkmating og jumperlinjer |
Rustfritt stål og kaldbearbeidet stållegering dominerer høytrykkssegmentet fordi begge kan gå gjennom autofrettage, et kaldbearbeidingstrinn som presser innerveggen forbi flytegrensen og etterlater et lag med gjenværende trykkspenning. Den gjenværende spenningen utligner strekkspenningen som skapes under hver injeksjonstrykkpuls, som er en grunn til at en riktig behandlet stålinjektorlinje kan håndtere trykk godt over 200 MPa i en diesel common rail-applikasjon uten tidlig tretthetssprekker.
Tilpasse trykkklassifiseringer til injeksjonssystemet som er i bruk
Trykkklasse er det første filteret som brukes når du begrenser et alternativ for drivstoffledning. En linje bygget for en lavtrykksbensinforsyningskrets er ikke en erstatning for segmentet som mater en common rail-injektor, og bruk av feil klasse i begge retninger sløser enten med holdbarhetsmargin eller skaper en reell pålitelighetsrisiko.
Typisk driftstrykk etter systemtype
Høytrykks diesel common rail-injektorlinjen er det segmentet som får mest ingeniøroppmerksomhet fordi det må motstå både ekstremt statisk trykk og rask pulsering. Direkte injeksjonsbensinsystemer sitter i mellom, og trenger et rør som kan håndtere tosifrede MPa-tall uten veggtykkelsen til en diesellinje. Å forstå hvilken brakett et kjøretøy faller inn i er den raskeste måten å velge en kompatibel drivstoffinjektorlinje på før du ser på materialet eller monteringsdetaljer.
Drivstoffledningstilpasningstyper og tilkoblingsmetoder for en sikker forsegling
Drivstoffledninger og fittings fungerer som et enkelt system i stedet for som separate kjøp, siden et rør som ellers er riktig klassifisert, fortsatt kan lekke hvis det kobles sammen med en kobling som ikke samsvarer. Automotive drivstoffinjektorlinjesammenstillinger bruker vanligvis en av en håndfull velprøvde tilkoblingsstiler, valgt basert på trykkklasse, rørmateriale og hvor ofte skjøten må repareres.
Typer drivstoffledningsforbindelser funnet på moderne kjøretøy
- Fakkelbeslag danne en metall-til-metall-tetning ved hjelp av en utstrakt rørende presset mot en matchende kjegle, vanligvis brukt på stålinjektorlinjer som ser høyt trykk.
- Kompresjonsbeslag stole på en hylse som biter inn i rørveggen når mutteren strammes, nyttig der en line må skjøtes uten å utvide rørenden.
- Hurtigkoblingsbeslag klikker sammen og er mye brukt på nylontilførsels- og returledninger hvor rask montering og demontering betyr noe under servicearbeid.
- Banjo beslag bruk en hulboltstilkopling som lar linen sitte i en fast rotasjonsvinkel, ofte funnet ved injektorinnløpet der det er lite plass.
- Skyv på mothakebeslag par med forsterkede drivstoffslanger i seksjoner med lavere trykk av kretsen og er vanligvis festet med en klemme.
- Gjengede kompresjonsmuttere brukes ved injektor- og skinneportene på høytrykksstållinjer, tiltrukket til en fastsatt spesifikasjon under montering.
Bilslanger og fittings fungerer sammen
I praksis kombinerer bilslanger og -fittings for autodrivstoffledninger stive rørseksjoner med korte fleksible slangeløp der vibrasjonsisolering er nødvendig mellom motoren og chassiset. Fittingstyper for drivstoffledninger varierer mellom koblinger i originalutstyrsstil og generisk ettermarkedsdesign, så den sikreste tilnærmingen når du kjøper en erstatningskoblingstype for drivstoffledning er å matche gjengestigningen, rørets ytre diameter og tetningsmetoden til den originale delen i stedet for å anta utskiftbarhet på tvers av motorfamilier.
Diameter, veggtykkelse og lengdehensyn for valg av injektorlinje
Skala for ytre diameter og veggtykkelse med både trykkklasse og injektorstrømningskrav. En større slagvolum eller kraftig dieselmotor flytter mer drivstoff per syklus, så injektorlinjen trenger vanligvis en bredere boring for å holde strømningshastighet og trykkfall innenfor et akseptabelt område, mens veggen fortsatt må vokse seg tykkere for å håndtere det høyere arbeidstrykket.
Lengde betyr like mye som diameter. En kjøring som er lengre enn nødvendig gir trykkfall og ekstra masse som må klemmes og støttes, mens en kjøring som er for kort belaster beslagene i begge ender når motoren legger seg under sine egne fester. Å følge den originale rørlengden og bøygeometrien, eller en riktig målt erstatning, holder ledningen fri for uønsket spenning ved injektor- og skinneforbindelsene.
Ruting, klaring og vibrasjonsbeskyttelse under installasjon
Riktig ruting beskytter en drivstoffinjektorlinje mot to av de vanligste feilutløsere: varme og gnagsår. En ledning som går nær eksosmanifolden eldes raskere enn en som føres langs den kjøligere siden av motorrommet, og en ledning som gnis mot en brakett eller ledningsnett vil til slutt slites gjennom ytterveggen.
- Følg den originale rutebanen og klemplasseringene slik at linjen holder sin utformede klaring fra bevegelige deler og varme overflater.
- Hold et synlig gap mellom røret og eventuelle eksoskomponenter, legg til en varmeskjoldseksjon der fabrikkoppsettet inkluderer en.
- Plasser monteringsklips med jevne intervaller slik at røret ikke kan bøye seg nok til å komme i kontakt med tilstøtende maskinvare under motorbevegelse.
- Unngå å bøye stålrør strammere enn dens nominelle minste bøyeradius, siden en skarp bøyning tynner veggen og konsentrerer stress.
- Kontroller dreiemomentet ved hver montering etter den første varmesyklusen, siden termisk ekspansjon kan løsne en skjøt som ble strammet kald litt.
Gjenkjenne slitasje, lekkasjer og ytelsesproblemer over kjøretøyets kjørelengde
Slitasje på drivstoffinjektorlinjen har en tendens til å bygge seg gradvis i stedet for å vises på en gang, og det er grunnen til at periodisk visuell inspeksjon fanger opp de fleste problemene før de påvirker kjøreevnen. Diagrammet nedenfor illustrerer hvordan andelen av inspiserte linjer som viser en eller annen form for slitasje, vanligvis stiger etter hvert som kjørelengden akkumuleres.
En drivstoffinjektorlinje svikter sjelden uten advarselsskilt. En svak drivstofflukt nær motorrommet, en synlig fuktig rest langs røret, en grov tomgang som ikke var til stede før, eller et lite fall i drivstofftrykkavlesningene under diagnostikk er alle grunner til å inspisere ledningen og dens beslag før problemet påvirker start eller akselerasjon.
Vedlikeholdspraksis som bidrar til å forlenge injektorlinjens levetid
De fleste praksisene som beskytter en drivstoffinjektorlinje er enkel og lav innsats, noe som gjør dem enkle å folde sammen til et rutinemessig servicebesøk i stedet for å behandle dem som en egen oppgave.
- Tørk av ledningen og beslagene under oljeskift og se etter en kjedelig, klebrig film som indikerer et sakte siv.
- Sjekk monteringsklips for sprekker eller løshet, siden en linje som kan bevege seg er en linje som til slutt vil gnage.
- Hold motorrommet fritt for rusk som samler seg rundt linjen, siden innestengt fuktighet og veikorn akselererer overflatekorrosjon.
- Skift ut slitte klemmer og pakninger samtidig med beslag som blir forstyrret under urelatert reparasjonsarbeid.
- Bekreft at serviceintervallene for drivstoffilteret følges, siden partikkelforurensning kan fremskynde slitasjen inne i injektorlinjen og ved selve injektoren.
Produksjonspraksis bak produksjon av holdbar drivstoffinjektorlinje
Ytelsesforskjellene beskrevet ovenfor kommer fra hvordan en drivstoffinjektorlinje er produsert, ikke bare råmaterialet den starter fra. Høytrykksinjektorrør er vanligvis laget av spesielt utvalgte lavlegerte stålrør, deretter varmebehandlet og kaldbearbeidet for å øke flytestyrken og tretthetsmotstanden, slik at det ferdige røret kan håndtere trykkpulsasjonen til et diesel common rail-system.
Autofrettage-behandling, hvor røret er under trykk utover det normale arbeidsområdet under produksjon, skaper et lag med gjenværende trykkspenning på den indre veggen som motvirker strekkspenningen som genereres under drift. Presisjon CNC-rørbøyning brukes deretter til å forme hver linje slik at dens tredimensjonale geometri stemmer overens med motoroppsettet, noe som gjør installasjonen enkel og unngår ekstra belastning ved monteringspunktene.
Produksjonsanlegg som spesialiserer seg i denne kategorien, som JIATIAN i Ningbo, kombinerer CNC-rørbøyningsutstyr, hydrauliske formingslinjer, automatisert lasersveising og dedikerte testområder for å holde dimensjonsnøyaktighet og veggintegritet konsistent fra en produksjonskjøring til den neste. Denne typen integrerte prosesser, fra rørforming til endelige geometrikontroller, er det som gjør at en drivstoffinjektorlinje kan produseres til en repeterbar standard på tvers av store ordrevolumer så vel som mindre spesialserier.
Ofte stilte spørsmål om drivstoffinjektorlinjer for biler
| Q1: Hva er en drivstoffinjektorlinje En drivstoffinjektorlinje er rørsegmentet som fører trykksatt drivstoff fra pumpen eller common rail til injektoren ved hver sylinder, og danner det siste leddet i drivstofftilførselsbanen. | Q2: Hva gjør en drivstoffinjektorlinje Den overfører drivstoff under trykk til injektoren samtidig som den tåler de raske trykkpulsene som skapes hver gang injektoren åpnes og lukkes under motordrift. |
| Spørsmål 3: Hvor er drivstoffinjektorlinjen plassert Den går mellom drivstoffskinnen eller høytrykkspumpen og injektorkroppen, vanligvis langs toppen eller siden av motoren nær inntaksmanifolden. | Q4: Hvilke materialer er drivstoffinjektorlinjer laget av Vanlige alternativer inkluderer rustfritt stål, kaldbearbeidet stållegering, nylon og komposittmaterialer, hver egnet til forskjellige trykk- og fleksibilitetsbehov. |
| Spørsmål 5: Hva er forskjellen mellom en drivstoffinjektorlinje og en drivstoffskinne Drivstoffskinnen er den delte manifolden som distribuerer trykksatt drivstoff til hver sylinder, mens injektorlinjen er det individuelle segmentet som forbinder skinnen eller pumpen til en enkelt injektor. | Spørsmål 6: Hvordan vet jeg om drivstoffinjektorlinjen min er dårlig Tegn inkluderer en synlig drivstofflukt, fuktige rester langs røret, en uforklarlig grov tomgang eller et fall i målt drivstofftrykk under en diagnostisk sjekk. |
| Spørsmål 7: Hva som forårsaker lekkasjer i drivstoffinjektorlinjen Typiske årsaker inkluderer løse eller slitte beslag, gnaging fra dårlig klaring til nærliggende deler, overflatekorrosjon og tretthetssprekker etter langvarig trykksykling. | Q8: Kan en skadet drivstoffinjektorlinje påvirke motorytelsen Ja, en skadet linje kan forårsake ujevnt drivstofftrykk ved injektoren, noe som kan føre til grov tomgang, nøling eller redusert effekt, avhengig av alvorlighetsgraden av problemet. |
| Spørsmål 9: Hvor ofte bør drivstoffinjektorledninger skiftes Det er ikke et enkelt fast intervall, siden levetiden avhenger av kjørelengde, ruting og driftsforhold, og derfor anbefales periodisk visuell inspeksjon over en streng kalenderbasert tidsplan. | Q10: Hvordan forhindre korrosjon av drivstoffinjektorlinjen Hold motorrommet fri for innestengt fuktighet og rusk, ta opp eventuelle skader på beskyttende belegg umiddelbart, og velg et materiale som passer til det lokale driftsmiljøet. |
