Hva er en drivstoffinjektorlinje? Funksjon, typer og applikasjoner forklart
Hva er en Drivstoffinjektorlinje
En drivstoffinjektorlinje, også referert til som et drivstoffinjeksjonsrør, er det stive metallrøret som fører trykksatt drivstoff fra høytrykkspumpen eller common rail til hver drivstoffinjektor, og opprettholder trykket og strømningshastigheten forbrenningsprosessen krever. Røret skaper ikke trykk selv, det overfører trykk generert oppstrøms mens det motstår ekspansjon, vibrasjonstretthet og gjentatt trykkpulsering.
I moderne dieselmotorer bygget rundt common rail- eller distribusjonspumpearkitektur, opererer dette røret under gjentatte trykksykluser som kan overstige 2000 bar i dagens produksjonssystemer, med noen avanserte plattformer designet for trykk som nærmer seg 2700 bar. Fordi linjen opplever disse trykkstøtene mange millioner ganger over et normalt serviceintervall, er veggtykkelse, bøyeradius og indre overflatetilstand konstruert rundt utmattelseslevetid i stedet for en enkelt sprengtrykkklassifisering alene.
Kjerneegenskaper
- Kobler høytrykkspumpen eller common rail direkte til injektorhuset
- Overfører drivstoff behandlet som en ikke-komprimerbar væske uten målbar ekspansjon
- Formet gjennom CNC-bøyning slik at rørgeometrien matcher nøyaktige monteringspunkter på motorblokken
- Produsert av kaldbearbeidede stålrør vurdert for gjentatte høytrykksutmattingssykluser
Kjernefunksjonene til et drivstoffinnsprøytningsrør
Et drivstoffinnsprøytningsrør utfører flere jobber samtidig, og hver enkelt påvirker hvordan en motor starter, går på tomgang og reagerer under belastning.
Drivstofflevering
Linjens primære jobb er å flytte et målt drivstoffvolum fra pumpeutløpet til injektorinnløpet uten tap, lufting eller forsinkelse, og matche drivstoffinjektorlinjens utgang til injektortidspunktet slik at hver sylinder får samme volum etter planen.
Høytrykksoverføring
Røret må overføre trykktopper generert av pumpen eller skinnen uten å utvide eller absorbere energi som i stedet skal nå injektordysen. Selv en liten mengde elastisk ekspansjon i rørveggen kan forsinke trykkoppbygging ved injektorspissen, en effektingeniører beskriver som volumetrisk effektivitetstap.
Nøyaktighet for injeksjonstiming
Fordi drivstoff behandles som inkompressibelt, skjer trykkbølgeoverføring gjennom ledningen på en brøkdel av et millisekund. Enhver variasjon i rørlengde, innvendig diameter eller veggstivhet mellom sylindre kan endre injeksjonstidspunktet litt fra en sylinder til en annen, så ingeniørteam spesifiserer matchende drivstoffinjektorlinjelengder og bøyningsveier over en sylinderbank uansett hvor utformingen tillater det.
Støtte for atomisering
Stabil trykklevering ved injektordysen er det som gjør at drivstoff kan forstøves til det fine dråpemønsteret som forbrenningen krever. Når et drivstoffinnsprøytningsrør er slitt, sprukket eller underdimensjonert, synker trykket ved dysen og forstøvningskvaliteten faller, noe som typisk viser seg som grov tomgang, hardere kaldstarter eller økt eksosrøyk.

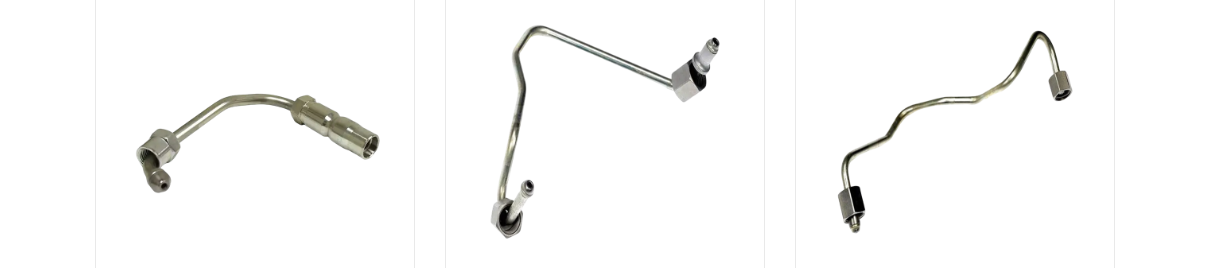

Typer drivstoffinjektorlinjer
Drivstoffinjektorlinjer er vanligvis gruppert etter veggstruktur og etter motorplattformen de er konstruert for å betjene.
| Type | Struktur | Typisk applikasjon |
|---|---|---|
| Enkelt veggrør | Én sammenhengende kaldtrukket stålvegg | Personbil og lette dieselmotorer |
| Dobbeltvegg (tosidig) rør | To lag kaldformet til én vegg for ekstra sprengningsmargin | Kraftige lastebiler, busser og motorer utenfor motorveier |
| Autofrettage behandlet rør | Enkelvegg forspent innvendig gjennom kontrollert overtrykk | Common rail-systemer over 2000 bar |
| Armored / Sleeved Pipe | Standardrør utstyrt med en beskyttende ytre hylse ved slitasjepunkter | Motorer med tett føring nær bevegelige komponenter |
Klassifisering etter søknad
- Dieselinjektorlinjer for personbiler
- Drivstoffinnsprøytningsrør for lette nyttekjøretøyer
- Injektorlinjer for tunge lastebiler og busser
- Landbruks- og anleggsmaskiner linjer
- Marine og industrielle motorlinjer
- Generatorsett injektorlinjer
Strukturen til en drivstoffinjektorlinje
En ferdig drivstoffinjektorlinjesammenstilling er bygget av mer enn ett enkelt rør. Hver ende er formet og maskinert for å tette mot pumpen eller skinnen på den ene siden og injektoren på den andre, mens midtseksjonen er bøyd til en bestemt radius slik at den frigjør omkringliggende motorkomponenter uten kontakt.
Forenklet isometrisk visning av en drivstoffinjektorlinjesammenstilling mellom en pumpe eller skinnekropp og injektoren
Nøkkelkomponenter
- Kjeglesete: den maskinerte spissen som danner en metall til metall tetning mot pumpen eller skinneuttaket
- Union mutter: tres på utløpstappen og trekker kjeglesetet til tettende kontakt
- Rørkropp: den bærende delen mellom begge ender, formet gjennom CNC-bøyning
- Hylsemutter: beslaget på injektorsiden som fester den motsatte enden
- Beskyttelseshylse: et valgfritt ytre lag lagt der røret ellers ville gni mot braketter eller nabolinjer
Ytelsesdata for drivstoffinjektorlinje
Figurene nedenfor oppsummerer ofte observerte trykkområder, dimensjonsfordeling og sammenlignende ytelse på tvers av rørtyper. De presenteres som generelle referansepunkter i stedet for spesifikasjoner for en enkeltmotormodell.
Injeksjonstrykkutvikling på tvers av systemgenerasjoner
Omtrentlig common rail-trykk i bar over påfølgende systemgenerasjoner
Typisk driftstrykk etter applikasjon
Typisk øvre driftstrykkområde etter motorplattform, uttrykt i bar
Vanlig ytre diameterfordeling
Relativ andel av ytre diameterstørrelser som vanligvis brukes på tvers av drivstoffinjektorlinjeapplikasjoner
Ytelsessammenligning på tvers av rørtyper
Relativ sammenligning av rørtyper på tvers av fem ytelsesattributter, skåret på en fempunktsskala
Materialeer og produksjonsprosess
Materialvalg og formingsmetode påvirker hvor lenge en drivstoffinjektorlinje holder seg under gjentatt trykksyklus.
| Material | Typisk karakteristikk | Vanlig bruk |
|---|---|---|
| Karbonstål | Kaldttrukket, høy strekkfasthet, kostnadseffektiv | Personbil og lette bruksområder |
| Legert stål | Høyere utmattelsesmotstand gjennom legeringselementer | Middels og tunge dieselsystemer |
| Rustfritt stål | Sterk korrosjonsbestandighet i fuktige eller marine miljøer | Marine-, industri- og utendørsutstyrsmotorer |
Kaldforming og autofrettage
Ved å påføre kontrollert internt trykk på røret under bearbeiding, oppstår plastisk deformasjon ved innerveggen, noe som skaper gjenværende trykkspenning. Denne gjenværende spenningen oppveier strekkspenningen som genereres under normalt driftstrykk, noe som forbedrer utmattelseslevetiden og øker sprengningstrykkmarginen til det ferdige drivstoffinnsprøytningsrøret.
CNC bøying og dimensjonskontroll
CNC-rørbøyeutstyr former den tredimensjonale geometrien til hver drivstoffinjektorlinje slik at den matcher monteringspunktene på en spesifikk motordesign, og hjelper den ferdige delen til å sitte riktig uten ekstra stress ved tilkoblingspunktene.
Bruk av drivstoffinjektorlinjer og drivstoffinjeksjonsrør
Drivstoffinjektorlinjer er konstruert rundt ruteområdet, driftssyklusen og driftsmiljøet til plattformen de betjener.
- Diesel personbiler: kompakte bøyeradier for å passe til motorrom med kort akselavstand
- Lette kommersielle varebiler og pickuper: linjer tilpasset høyere driftssyklus tomgang og stopp start bruk
- Middels og tunge lastebiler og busser: linjer med større ytre diameter vurdert for utvidet trykksyklus
- Landbruks- og anleggsmaskiner: linjer rutet for å tolerere støv, vibrasjoner og store temperatursvingninger
- Marine og industrimotorer: linjer spesifisert med ekstra korrosjonsbestandighet for fuktige driftsmiljøer
- Generatorsett og stasjonært kraftutstyr: linjer dimensjonert for kontinuerlig drift i stedet for variabel belastning
Produksjonsevne for drivstoffinjektorlinjer
Produksjonsanlegg som opererer som en produsent av drivstoffinjektorrør kombinerer typisk CNC-rørbøyning, intern kaldforming og presisjonsbearbeiding under ett tak, slik at dimensjonstoleranser forblir konsistente fra den første prototypen gjennom fullt produksjonsvolum. Et anlegg bygget rundt dette omfanget opererer vanligvis over titusenvis av kvadratmeter og parer automatiserte rørbøyningssentre med dedikerte lodde- og sveiselinjer for å holde OEM drivstoffinjektorlinjeprogrammer på en enkelt, sporbar produksjonsbane.
Typisk produksjonsutstyr
- Flere CNC helautomatiske rørbøyemaskiner for nøyaktig tredimensjonal geometri
- Hydrauliske innvendige formingsmaskiner som dekker et bredt diameterområde
- Automatiserte lasersveising og sveiserobotceller for jevn skjøtekvalitet
- Storskala maskineringssentre for endeforming, kjegleseter og gjengeskjæring
- Et dedikert test- og inspeksjonsområde for dimensjons- og trykksjekker
Fasiliteter som er satt opp på denne måten, er posisjonert for å støtte både et forhold mellom leverandør av dieselinjektorrør for ettermarkedsdistribusjon og en felles rail-produsent av injektorrør for OEM-plattformer, siden den samme rørformings- og autofrettage-prosesslinjen kan bytte mellom dupleks-, enkeltvegg- og panserkonfigurasjoner uten separat verktøyinvestering. For kjøpere som undersøker en forsyningskjede basert på drivstoffinjeksjonsrørprodusenter i Kina, er kombinasjonen av intern forskning og utvikling, en kontrollert formingsprosess og integrert laboratorietesting generelt det som avgjør om en leverandør av høytrykksdrivstoffrør kan holde stramme toleranser over gjentatte produksjonskjøringer.
Installasjons- og vedlikeholdshensyn
Riktig håndtering før og etter installasjon har en direkte effekt på hvor lenge en drivstoffinjektorlinje fungerer uten problemer.
Installasjonspraksis
- Stram unionsmutrene ved å følge momentsekvensen spesifisert for motoren, og arbeid i jevne, gradvise trinn i stedet for ett kontinuerlig trekk
- Støtt røret langs dets lengde med de originale klemmene slik at vibrasjonsbelastningen ikke konsentrerer seg ved monteringsendene
- Unngå å bøye eller rette ut en formet linje i feltet, siden omforming av et kaldbearbeidet rør fjerner restspenningsmønsteret som er innebygd under produksjonen
Inspeksjon og slitasjeskilt
- Drivstofflekkasje eller våte rester rundt unionsmutterområdet
- Synlig overflate sprekker nær kjeglesetet eller ved en bøyningsspiss
- Overflategroper eller misfarging på linjer utsatt for fuktighet eller veisalt
- En grov tomgang eller hard kaldstart som forbedres når skinnetrykket er kontrollert
Lagringshåndtering
Når en drivstoffinjektorslange lagres før installasjon, reduseres sjansen for fuktighetsrelatert overflatekorrosjon før delen når motoren ved å holde de beskyttende endedekslene på plass og røret i et tørt, temperaturstabilt område.
Ofte stilte spørsmål
Q1: Hva er en drivstoffinjektorlinje
En drivstoffinjektorlinje er et høytrykksrør som overfører drivstoff fra injeksjonspumpen eller common rail til injektoren, og opprettholder trykket som trengs for at injektoren skal åpne og levere drivstoff i henhold til planen.
Q2: Hva gjør et drivstoffinjektorrør
Den håndterer drivstofftilførsel, høytrykksoverføring og injeksjonsnøyaktighet, og holder trykksignalet fra pumpen eller skinnen konsekvent hele veien til injektordysen.
Q3: Hvordan fungerer en dieselinjektorlinje
Linjen overfører drivstofftrykk med minimal forsinkelse, støtter presis injeksjonstiming og hjelper injektoren med å produsere et fint forstøvet sprøytemønster i injeksjonsøyeblikket.
Q4: Hvilke materialer er drivstoffinjektorrør laget av
Vanlige materialer inkluderer rustfritt stål, karbonstål og legert stål, valgt basert på trykkklassifisering, tretthetskrav og driftsmiljøet til motoren.
Spørsmål 5: Hvor ofte bør drivstoffinjektorslangene inspiseres
Rutinemessig visuell inspeksjon ved hvert serviceintervall er typisk, sjekk for siver ved beslag, overflatesprekker i nærheten av bøyninger og korrosjon på den ytre overflaten.
Q6: Kan en drivstoffinjektorlinje repareres eller bør den skiftes ut
Fordi røret er avhengig av et spesifikt indre restspenningsmønster, blir en linje som viser sprekkdannelse, deformasjon eller lekkasje vanligvis erstattet i stedet for omformet eller reparert.
Q7: Hva får en drivstoffinjektorslange til å lekke eller sprekke
Gjentatt trykktretthet, løse eller for strammede beslag, vibrasjonsskader mot komponenter i nærheten og korrosjon er de vanligste årsakene.
Q8: Er drivstoffinjektorslangene de samme for bensin- og dieselmotorer
Nei, diesel common rail- og pumpesystemer opererer generelt med langt høyere trykk enn bensinsystemer med direkte innsprøytning, så linjeveggtykkelse og materialvalg varierer tilsvarende.
